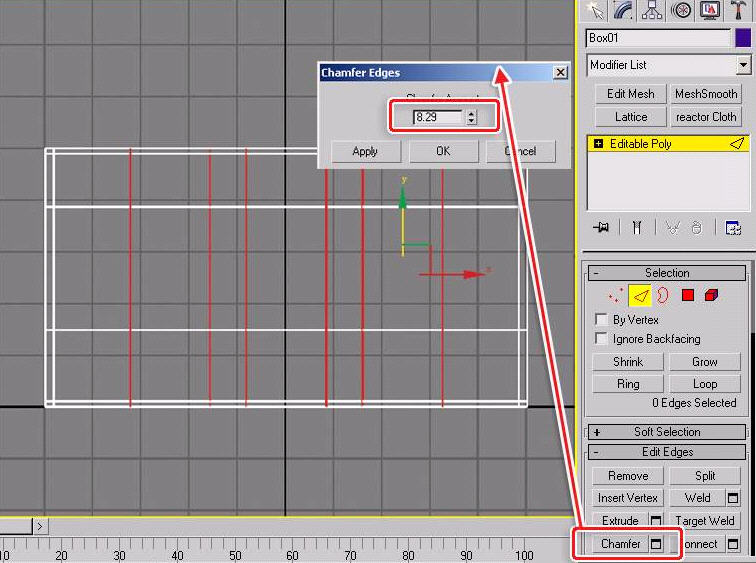

热门精品专业(1) 调整新加线的位置，布置窗户的基本位置和大小，在Edit Poly（编辑多边形）命令中单击Chamfer（切角）命令，Chamfer Amount（切角数量）值为8.29，设置如图5-1所示。
图5-1

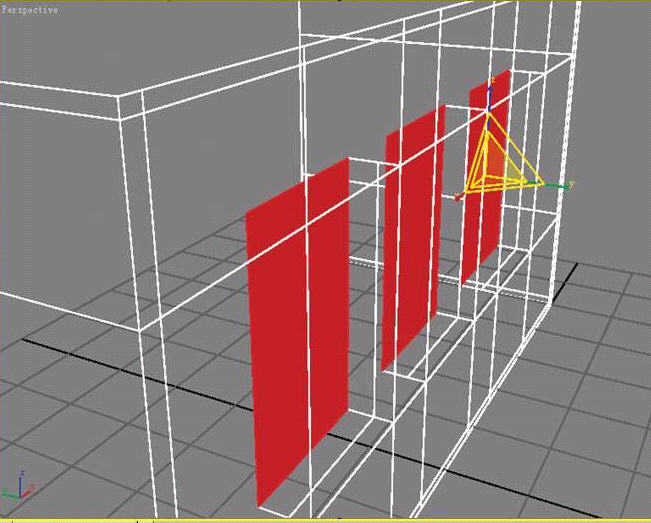

(2) 选择窗户位置相应的面，用Extrude（挤压）命令向内挤压。挤出的具体数值可自行调节大小，但向内挤压的数值必须是负数，如图5-2所示。
图5-2

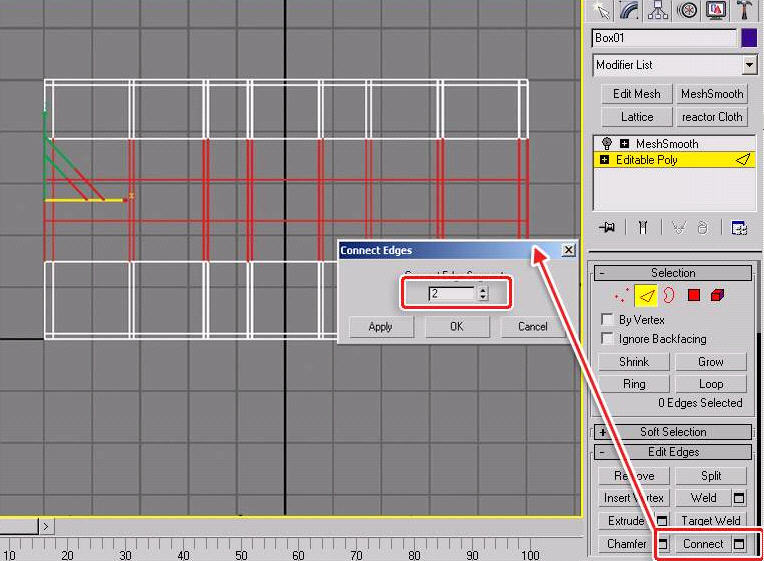

(3) 选择横线用Connect（连接）命令加线，Connect Edge Segments数值为2。这样在以后得到的光滑处理中会很自然，因为物体光滑是以最近的边缘做弧线光滑效果的，所以边缘处多备些线看起来就会好一些，如图5-3所示。
图5-3

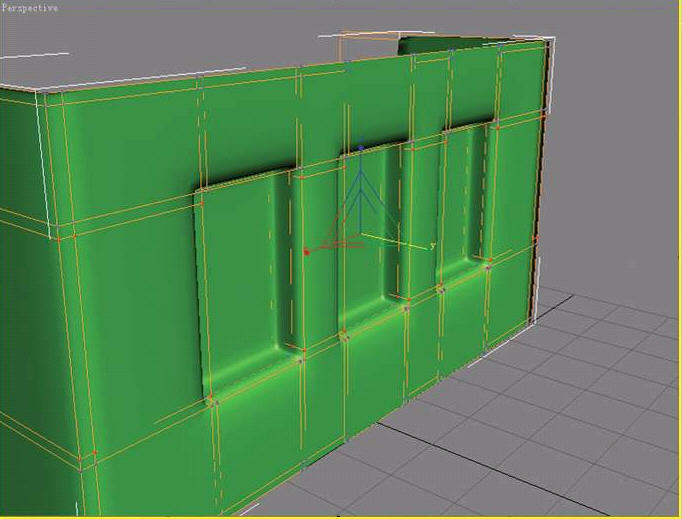

(4) 由于做的是卡通场景，所以房屋要有圆角夸张的效果，现在给模型加入一个Mesh Smooth（网格光滑）命令做光滑处理，Iterations光滑级别设置为2，完成效果如图5-4所示。
图5-4

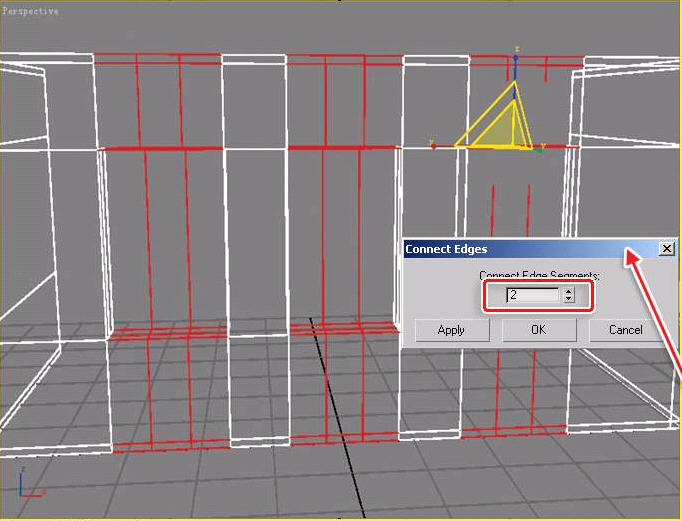

(5) 现在已经可以看到窗户边缘很圆的效果，所以要给窗户边缘处在加一些细节。这里还是用Connect（连接）命令来做细节处理。选择相应的线，然后单击Connect（连接）命令，在弹出的对话框中将Connect Edge Segments设置为2，如图5-5。
图5-5

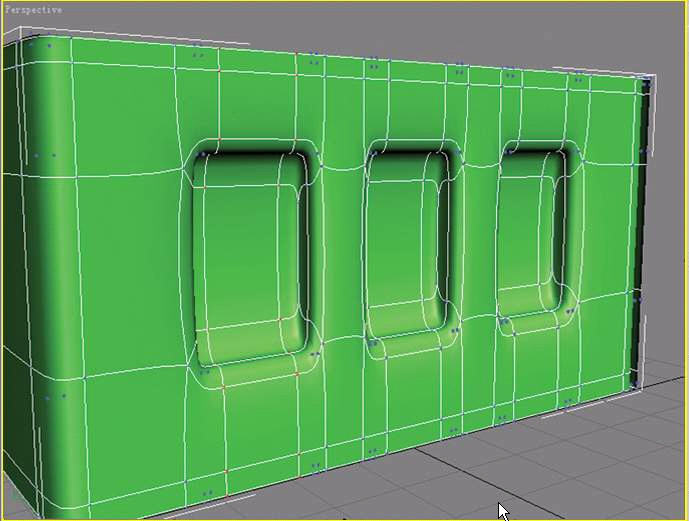

(6) 这就是加线细分后的效果，棱角边缘处不在有那么大的弧度了，如图5-6。
图5-6

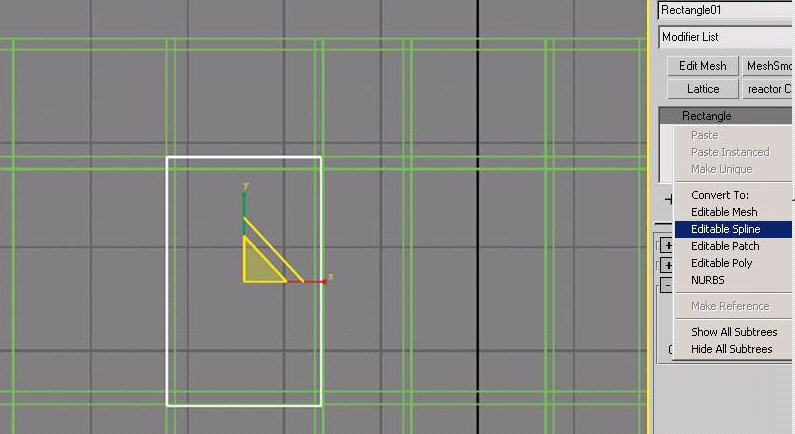

图5-7

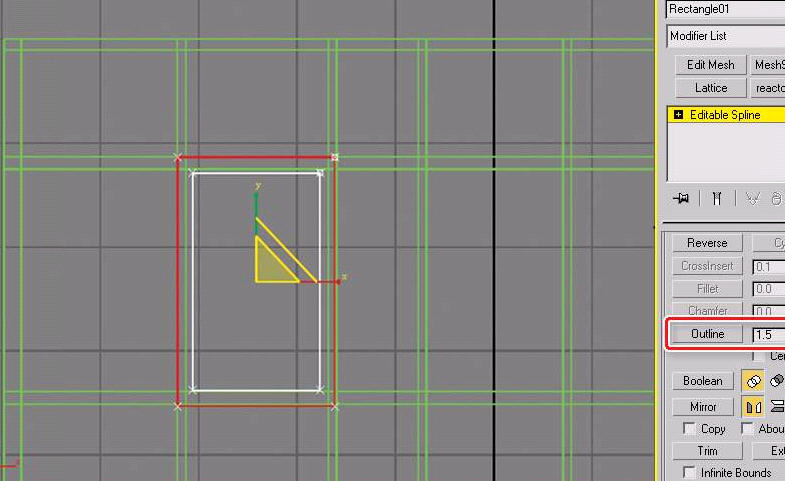

(8) 在Spline（曲线）编辑模式下选择线框，在Outline（轮廓）命令中调节数值1.5，使线向内偏移。这样窗户框的基本轮廓就差不多了，如图5-8所示。
图5-8

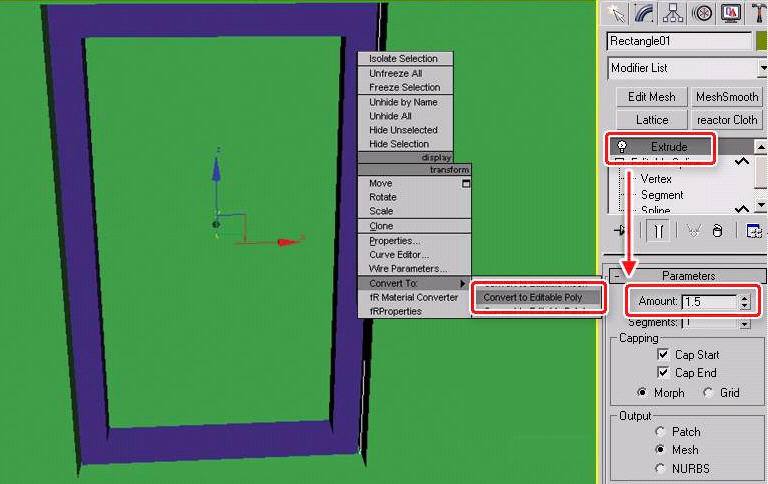

(9) 在Modify（修改）面板中加入一个Extrude（挤压）修改命令，调节Amount数值为1.5，使窗框有一个合适的厚度。然后在窗框物体上点击鼠标右键，弹出的快捷菜单中选择Convert to（转换为）＞Convert to Editable Poly（转换为编辑多边形）命令，将窗框物体转化成Edit Poly编辑模式，如图5-9所示。
图5-9
